REOIL
REOIL L
Planta de regeneración de aceite de transformador

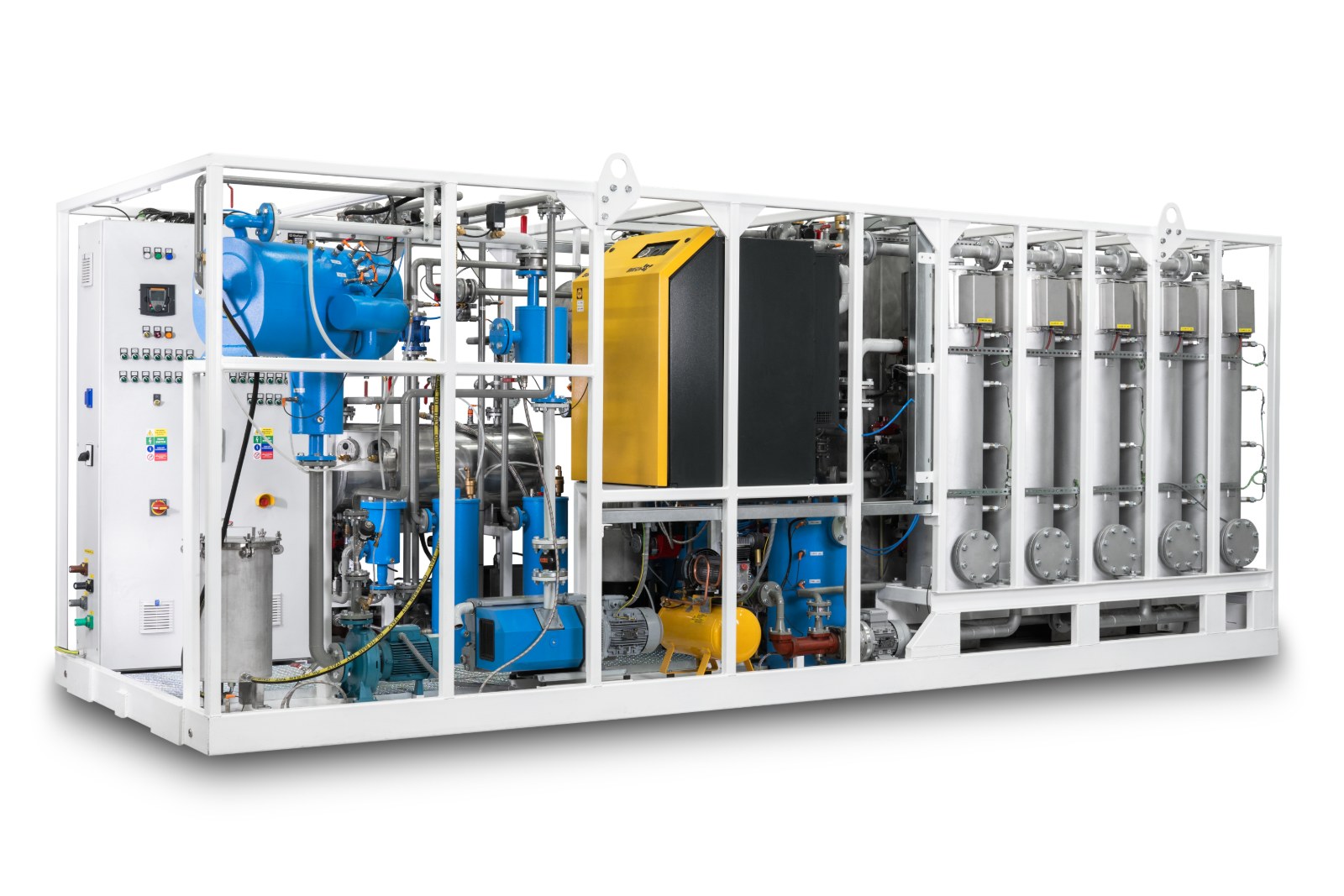

REOIL L regenera el aceite de transformador envejecido a la máxima capacidad de la línea, construido para un trabajo continuo y a gran escala en los mayores transformadores de potencia. Un sistema de adsorción de doble banco maximiza el caudal y minimiza el tiempo de inactividad —un banco regenera mientras el otro se reactiva en el sistema— para una regeneración ininterrumpida incluso en condiciones de campo exigentes.
- La regeneración por adsorción restaura el aceite envejecido a la especificación de aceite nuevo
- Elimina ácidos, lodo, productos de oxidación y azufre corrosivo
- Funciona en transformadores energizados, sellado y automático
- Reactivación del sorbente en el sistema, hasta +300 ciclos
Visión general
Qué hace REOIL L
REOIL L regenera el aceite de transformador envejecido. Con los años de servicio, el aceite se oxida: se forman ácidos, se acumula lodo y el azufre corrosivo ataca el interior del transformador. REOIL revierte ese proceso. La adsorción de alta capacidad a través de columnas de bauxita elimina los ácidos, el lodo, los productos de oxidación y el azufre corrosivo, y el aceite se restaura a la especificación de aceite nuevo en lugar de simplemente limpiarse.
El sorbente se reactiva dentro de la unidad y se reutiliza muchas veces, de modo que una sola carga atraviesa cientos de ciclos antes de su sustitución. Combinado con la deshidratación y la desgasificación en línea, el proceso devuelve el aceite a la norma IEC 60422 y, en la mayoría de los casos, a la IEC 60296 para aceite aislante mineral nuevo. La unidad funciona sobre transformadores energizados, sellada y automática, por lo que la regeneración se produce sin interrupción del servicio y sin pérdida de aceite.
Para conocer la química de la oxidación, la acidez, el lodo y el azufre corrosivo, y por qué la regeneración restaura el aceite en lugar de sustituirlo, consulte el Handbook of Transformer Oil Excellence.
Leer el manualAplicación
Idóneo para
REOIL L es la unidad para los mayores transformadores de potencia, de 40 MVA en adelante, y para operadores de sistemas de transmisión, eléctricas con grandes flotas de transformadores e instalaciones industriales con infraestructura eléctrica crítica. Su sistema de adsorción de doble banco hace funcionar un banco mientras el otro se reactiva, de modo que la regeneración continúa sin interrupción. Es el buque insignia de la línea REOIL, construido para el trabajo de regeneración más exigente.
Especificaciones
Especificaciones técnicas
- Caudal de aceite máx.
- 9 000 l/h
- Columnas de adsorción
- max 24 (12×2)
- Doble banco
- Optional
- Capacidad máx. de aceite
- 100 000 kg
- Rango de transformadores
- 40 MVA and above
- Desgasificación integrada
- Yes
Diseñado con otro nivel de exigencia
-
Regeneración por adsorción
Los ácidos, el lodo y los productos de oxidación se eliminan a través de columnas de bauxita, restaurando el aceite envejecido a la especificación de aceite nuevo en lugar de solo limpiarlo. El deterioro químico que la filtración y el secado no pueden abordar se revierte.
-
Sorbente reactivado en el sistema
La bauxita se reactiva dentro de la unidad y se reutiliza, hasta 300 ciclos con una sola carga. Una campaña larga se desarrolla sin los constantes cambios de medio que la regeneración suele exigir.
-
Azufre corrosivo eliminado
DBDS y azufre reactivo reducidos por debajo de los niveles detectables, superando la IEC 62535. El ataque por sulfuro de cobre que envejece un transformador desde dentro se detiene en su origen.
-
Sellado, en línea, sin interrupción
Funciona sobre un transformador energizado, sellado contra la pérdida de aceite. La regeneración se realiza en el propio activo, sin interrupción del servicio y sin transportar el aceite fuera del emplazamiento.
-
Regeneración, no sustitución
El aceite envejecido se restaura y vuelve a su función en lugar de vaciarse y quemarse. Sin aceite residual que eliminar, sin aceite nuevo que fabricar y transportar. Lo más responsable con el medio ambiente que puede hacer un aceite de transformador es permanecer en servicio.
-
Secado y desgasificación integrados
La deshidratación y la desgasificación se ejecutan en línea con la adsorción, de modo que el aceite sale seco, desgasificado y químicamente restaurado en un solo proceso.
-
Se gobierna solo. Se vigila solo.
Ciclo de regeneración totalmente automático bajo control PLC, con diagnóstico y acceso remoto. Los controles manuales están protegidos por el PLC, de modo que la maniobra incorrecta se bloquea antes de que ocurra.
-
Enclavado para cada situación
Alarmas, sensores y enclavamientos para cada condición que el ciclo pueda encontrar. Diseñado para funcionar con seguridad, con o sin supervisión.
-
Conectado de serie
Un módem integrado y un servidor a bordo envían cada lectura a ekofluid.cloud. Su portal conserva el historial completo del ciclo y la documentación. Inicie sesión y gobierne la unidad desde cualquier navegador.
-
Vacío mantenido en la consigna
La etapa de vacío para la desgasificación se regula automáticamente, fijada y mantenida por el PLC durante todo el ciclo, sin que entre aire en el proceso.
-
Bancos de adsorción configurables
El número de columnas y la disposición de los bancos se ajustan al transformador, al volumen de aceite y al estado de contaminación. Una sola plataforma abarca desde activos de distribución hasta los mayores transformadores de potencia.
-
Montado según lo requiera el emplazamiento
Puntos de izado, dimensiones optimizadas y cerramientos robustos. Estacionario en un taller o móvil hasta la subestación, construido para desplazarse entre emplazamientos en campañas de regeneración.
-
Acceso integrado en el diseño
Cada válvula accesible, cada manómetro legible, columnas y puntos de servicio dispuestos para el trabajo. Una revisión específica comprueba el acceso del operario en cada construcción.
-
Construido para durar más que el activo
Acero negro, totalmente soldado, con doble recubrimiento y curado al horno. Construido para un trabajo de regeneración continuo y a gran escala y para décadas de uso intensivo, en la fábrica o en campo.
Contacto
Hablemos de su proyecto REOIL L
Cada sistema REOIL se configura según el proyecto: tamaño del transformador, volumen de aceite, estado de contaminación, condiciones del emplazamiento y requisitos de control. Cuéntenos sobre sus transformadores y el equipo de ingeniería confirmará la configuración adecuada.
