VACOIL
VACOIL M
Equipos de vacío para transformadores

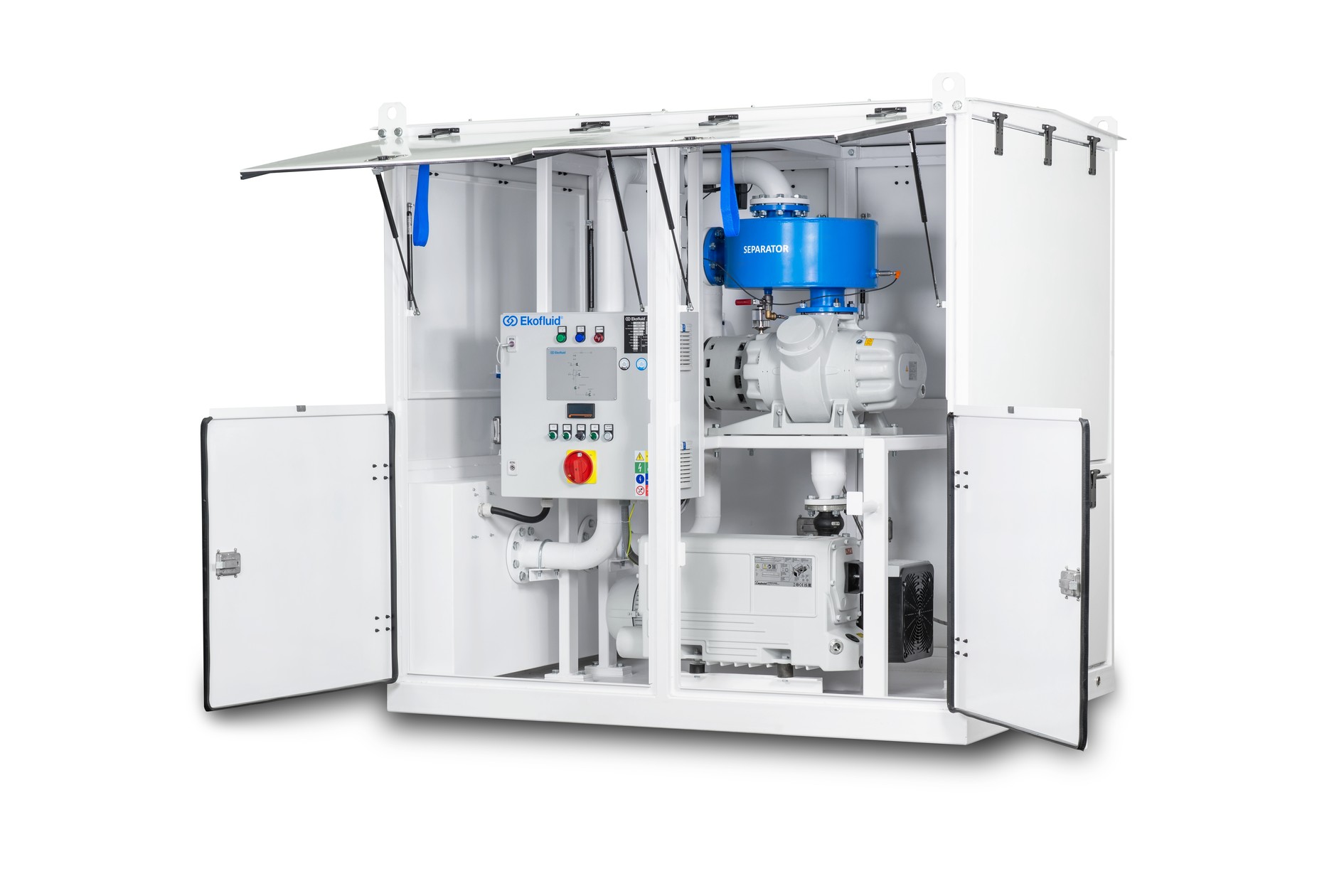

VACOIL M es la unidad de tamaño medio de la línea, que equilibra la capacidad de vacío y la portabilidad para fabricantes de transformadores, instalaciones de ensayo y proveedores de servicios. Un fuerte caudal de vacío con la regulación y la automatización de las unidades más grandes, en una configuración que funciona estacionaria o móvil.
- Vacío de dos etapas para un procesamiento profundo y estable
- Secado de transformadores, evacuación de cámaras, llenado sin gases
- Totalmente automático, vacío regulado, preparado para SCADA
- Configuración estacionaria o móvil
Visión general
Qué hace VACOIL M
VACOIL M es una planta de vacío autónoma para el trabajo con transformadores. Seca los transformadores extrayendo la humedad de los devanados y el aislamiento bajo vacío profundo, evacúa cámaras y componentes y llena los transformadores sin gases para que no queden atrapados aire ni huecos en la parte activa. El vacío es el proceso, no una etapa dentro de un circuito de aceite.
Un sistema de dos etapas alcanza y mantiene el vacío profundo, con el nivel fijado y regulado automáticamente durante el ciclo. El funcionamiento es totalmente automático, con control PLC e integración SCADA para instalaciones con monitorización remota, de modo que el ciclo de vacío puede funcionar sin supervisión. La unidad trabaja en la fábrica sobre transformadores nuevos y en campo sobre los ya instalados, estacionaria o móvil.
Para comprender por qué el secado al vacío y el llenado sin gases importan para el rendimiento dieléctrico y la vida del transformador, consulte el Handbook of Transformer Oil Excellence.
Leer el manualAplicación
Idóneo para
VACOIL M es la unidad del día a día para fabricantes de transformadores, instalaciones de ensayo y proveedores de servicios que tratan transformadores de distintos tamaños, y para trabajos que se desplazan entre la fábrica y el campo. Es el punto medio versátil de la línea VACOIL: capacidad de vacío suficiente para trabajos exigentes, lo bastante portátil para mantenerse móvil. Para los transformadores más grandes, VACOIL llega hasta el modelo L.
Especificaciones
Especificaciones técnicas
- Vacío primario máx.
- 300 m³/h
- Vacío secundario máx.
- 2 000 m³/h
- Vacío primario final
- < 0,5 mbar
- Vacío secundario final
- < 0,01 mbar
- Regulación de vacío
- Yes
- Automatización completa
- Yes
Diseñado con otro nivel de exigencia
-
Vacío de dos etapas
Etapas primaria y secundaria que trabajan juntas para alcanzar el vacío profundo y mantenerlo estable durante el ciclo. El vacío es el trabajo, no una etapa dentro de un circuito de aceite.
-
Vacío mantenido en la consigna
El nivel de vacío se fija y se regula automáticamente durante todo el proceso. El PLC lo mantiene donde usted lo desea, desde el vacío previo hasta el mantenimiento profundo.
-
Se gobierna solo. Se vigila solo.
Ciclo de vacío totalmente automático bajo control PLC, con un SCADA completo y analítica a bordo. Los controles manuales están protegidos por el PLC, de modo que la maniobra incorrecta se bloquea antes de que ocurra.
-
Enclavado para cada situación
Alarmas, sensores y enclavamientos para cada condición que el ciclo pueda encontrar. Diseñado para funcionar con seguridad, con o sin supervisión.
-
Funcionamiento remoto y sin supervisión
Un ciclo de secado o de evacuación puede funcionar durante días sin nadie en el emplazamiento. La unidad ejecuta el ciclo por sí sola e informa de su estado a ekofluid.cloud, de modo que se vigila desde cualquier lugar y solo requiere atención cuando la solicita.
-
Conectado de serie
Un módem integrado y un servidor a bordo envían cada lectura a ekofluid.cloud. Su portal conserva el historial completo del ciclo y la documentación. Inicie sesión y gobierne la unidad desde cualquier navegador.
-
Montado según lo requiera el emplazamiento
Cada bastidor se apoya en el suelo, sobre patas aptas para carretilla elevadora suministradas de serie, o sobre una base con ruedas opcional. Estacionario en el taller o móvil hasta la subestación, todo desmontable.
-
Construido para durar más que el activo
Acero negro, totalmente soldado, con doble recubrimiento y curado al horno. Construido para años de trabajo intenso de vacío, en la fábrica o en campo.
Contacto
Hablemos de su proyecto VACOIL M
Cada sistema VACOIL se ajusta al trabajo: capacidad de vacío, tamaño del transformador, condiciones del emplazamiento y requisitos de control. Cuéntenos sobre el trabajo y el equipo de ingeniería confirmará la configuración adecuada.
