    FILOIL 24000

    Urządzenie do uzdatniania oleju transformatorowego

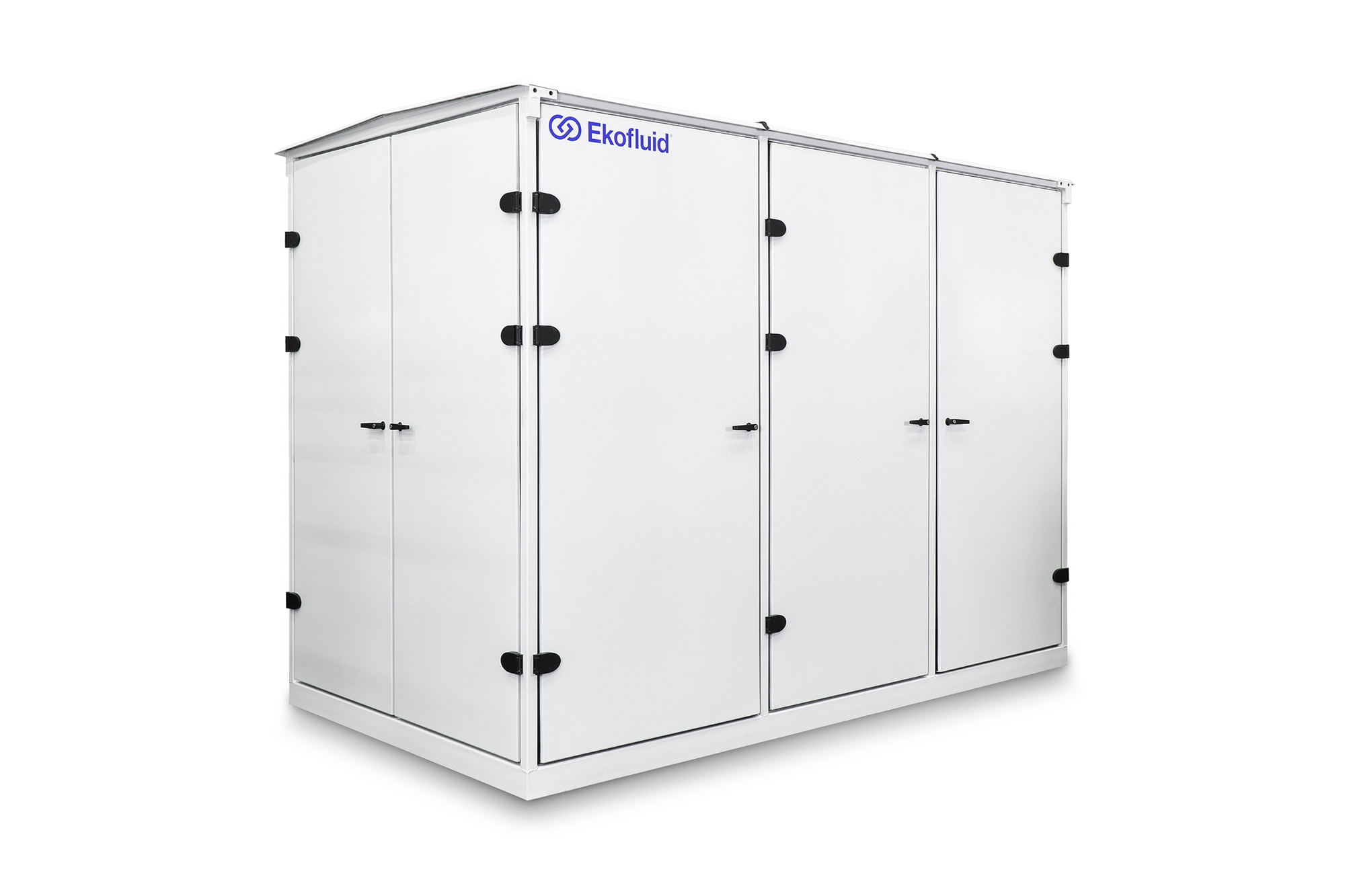

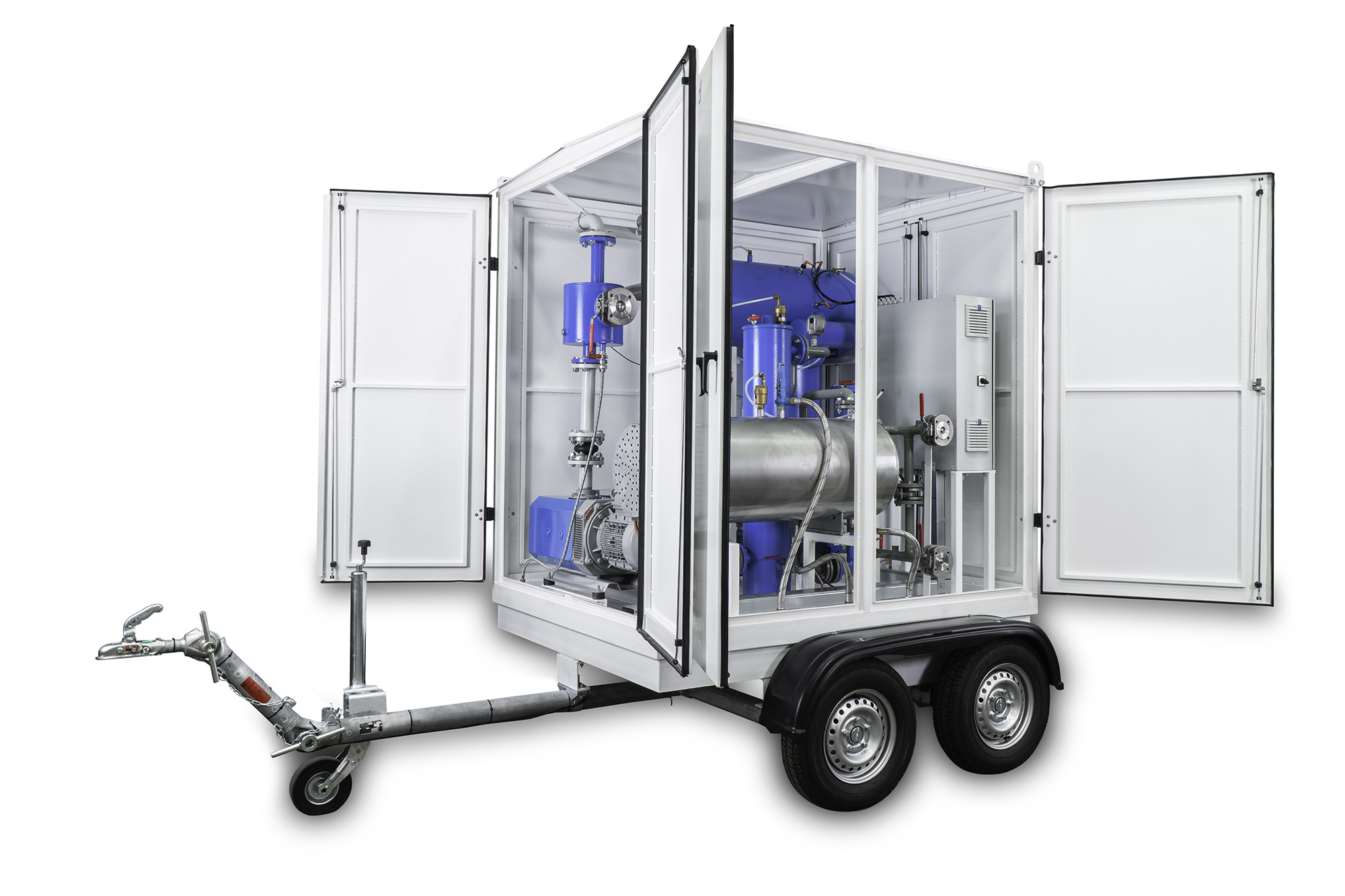

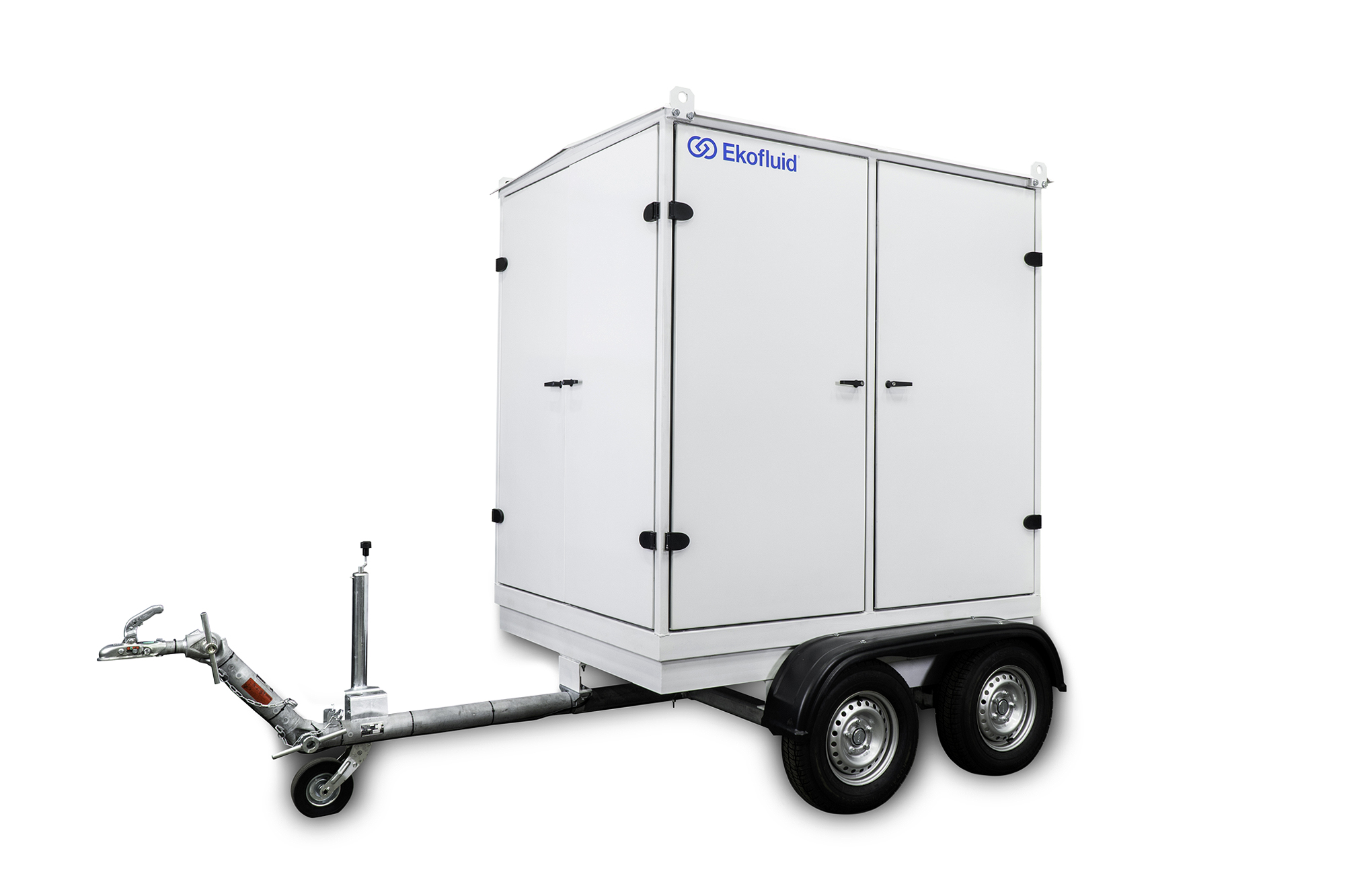

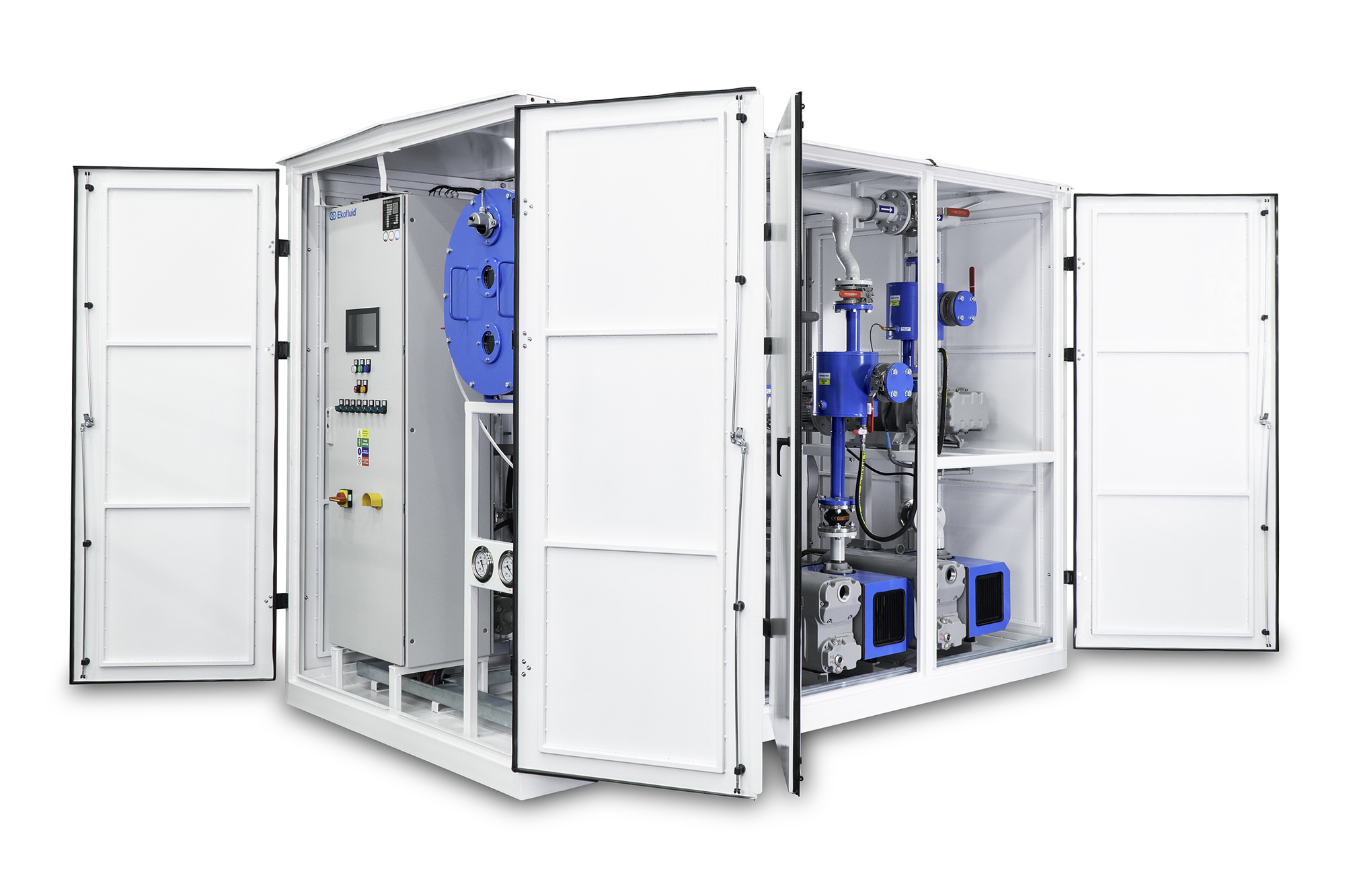

    Urządzenie FILOIL 24000 do uzdatniania oleju transformatorowego to nasz najwyższej klasy model o doskonałej wydajności, odpowiedni do dużych transformatorów energetycznych. Jego głównym celem jest usuwanie wody, gazów i cząstek stałych z mineralnych olejów transformatorowych oraz estrów naturalnych i syntetycznych. Urządzenia mają konstrukcję stacjonarną lub mobilną i mogą pracować zarówno na włączonych jak i wyłączonych transformatorach.

    • Unikalna technologia próżniowania, odgazowywania i usuwania wody rozpuszczonej w oleju
    • Zautomatyzowana praca na transformatorach online i offline
    • Najbardziej wydajne uzdatnianie oleju w swojej klasie
    • Do stosowania dla wszystkich rodzajów olejów transformatorowych

    Dowiedz się więcej o FILOIL tutaj


    Jeśli chcesz wiedzieć więcej?
    • Urządzenie FILOIL 24000 do uzdatniania oleju

      Sprawą oczywista jest konieczność odwadniania i odgazowywania oleju, który pełni w urządzeniach energetycznych funkcję izolacyjną, jak również medium chłodzącego ( transportującego ciepło z części aktywnej do układu chłodzenia). Rozpuszczone w oleju woda i gazy oraz obecność cząstek stałych mogą w znacznym stopni wpłynąć na pogorszenie właściwości oleju i w efekcie doprowadzić do obniżenia bezpieczeństwa eksploatacyjnego transformatora. Do ich usunięcia stosuje się specjalistyczne urządzenia do uzdatniania oleju.

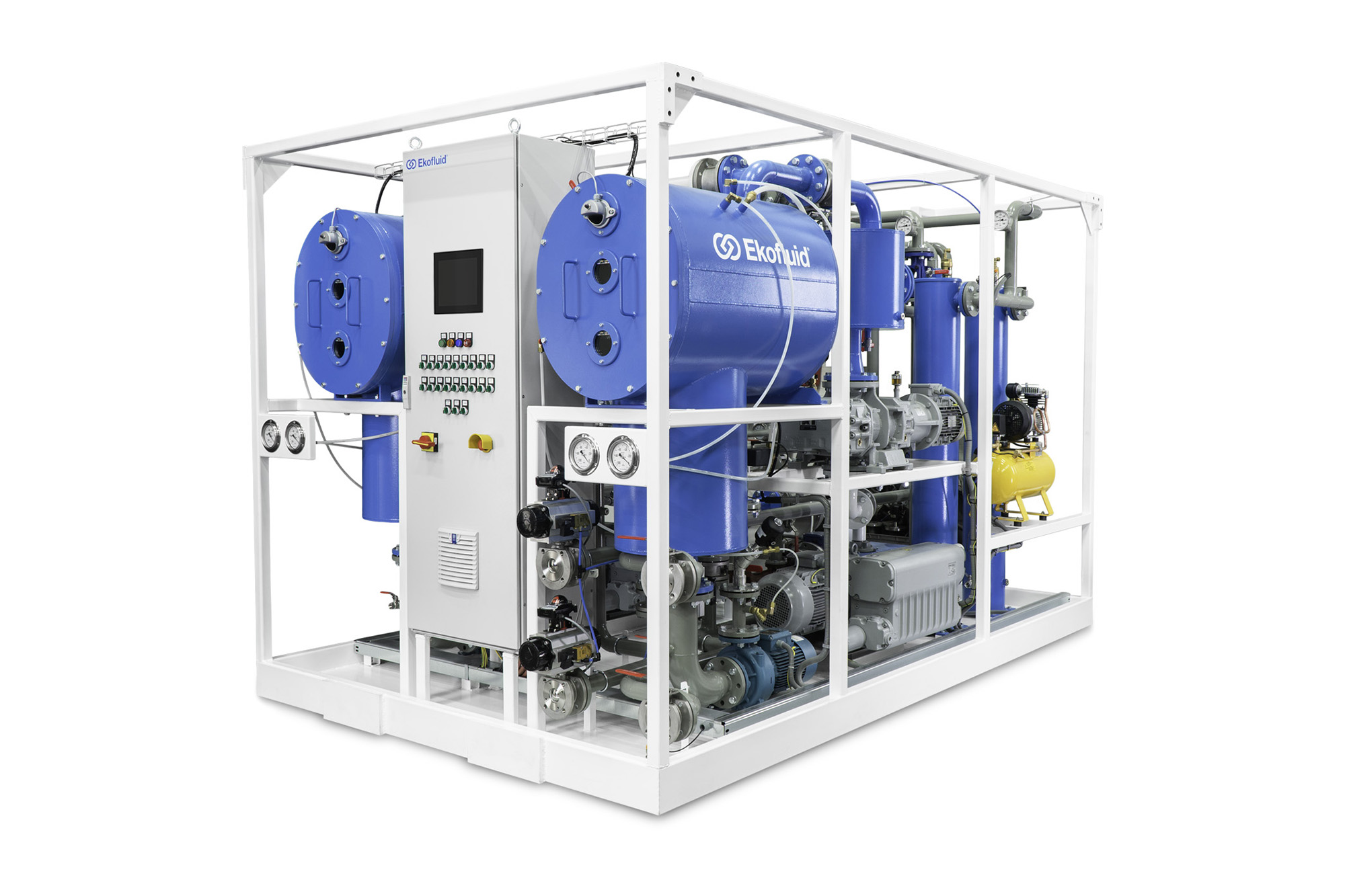

      Opis urządzenia do obróbki oleju

      Olej w układzie uzdatniania podgrzewany jest przez system grzałek elektrycznych o wydajności powierzchniowej nie przekraczającej 1,1 W/cm2, z podgrzewaniem pośrednim, co eliminuje możliwość lokalnego przegrzewania. Na wyjściu z urządzenia olej poddaje się filtracji końcowej, w filtrze o nominalnej dokładności 0,5 μm, dzięki czemu z oleju usuwane są cząstki stałe. Urządzenie pracuje całkowicie automatycznie, dzięki zastosowaniu sterownika programowalnego PLC, a aktualny stan wizualizuje się dzięki podłączeniu do systemu SCADA. Urządzenie wyposażono w liczne zabezpieczenia i urządzenia ochronne, gwarantujące bezpieczeństwo zarówno samego urządzenia, jak i obsługującego je personelu. Zawory odpowietrzające, zabezpieczenie termiczne oraz automatyczne wyłączniki gwarantują bezpieczną pracę, jak również pozwalają w porę wykryć wszelkie zagrożenia i wyłączyć urządzenie, eliminując możliwość wystąpienia poważnej awarii.

      Na początku instalacji obiegu oleju urządzenia FILOIL pracuje rotacyjna pompa wyporowa, a na jego wyjściu odśrodkowa pompa monoblokowa o wysokiej zdolności ssania. W sekcji próżniowej stosuje się rotacyjną pompę łopatkową, a dla zapewnienia próżni o odpowiednich parametrach w układzie zastosowano dwie pompy próżniowe, w tym pompę Rootsa. W komorze próżniowej znajdują się filtry koalescencyjne, pozwalające osiągnąć maksymalną efektywność procesu. W każdym urządzeniu do uzdatniania oleju zastosowano też automatyczną płynną regulację prędkości przepływu oleju. Przed i za komorą próżniową zainstalowane są specjalne zawory – tzw. przerywacze próżni, zapewniające całkowite odseparowanie części próżniowej od części ciśnieniowej urządzenia.

      • System grzałek elektrycznych o wydajności powierzchniowej poniżej 1,1 W / cm2,
        z podgrzewaniem pośrednim co eliminuje możliwość lokalnego przegrzania oleju.
      • W pełni automatyczna praca urządzeń FILOIL dzięki opcjonalnemu zastosowaniu sterownika programowalnego PLC oraz obsłudze w systemie SCADA.
      • Sekcja odwadniania i odgazowywania dwu- lub jednostopniowej o wysokiej próżni z siatką pierścieniową i konstrukcji stadionowej.
      • Dwu lub jednostopniowy system próżniowy zapewniający wysoką próżnię w komorze próżniowej.
      • Filtr o dokładności nominalnej do 0,5 μm zapobiega przedostawaniu się cząstek stałych
        do transformatora.
      • Misa olejowa zapobiegająca przypadkowemu wyciekowi, z automatyczną funkcją wyłączania urządzenia.
      • Okablowanie elektryczne w urządzeniach FILOIL jest wykonane zgodnie z najwyższymi standardami europejskimi i składa się wyłącznie z wysokiej jakości komponentów zapewniających niezawodną pracę urządzenia.
      • Zmienna prędkość przepływu oleju jest integralną częścią projektu instalacji FILOIL, umożliwiając użytkownikom pełną elastyczność podczas obróbki oleju.
      • Opcjonalny cyfrowy przepływomierz oleju zintegrowany bezpośrednio z systemem SCADA
      • Opcjonalny panel dotykowy SCADA umieszczony na szafce elektrycznej, ułatwiający obsługę.
      • Możliwość pełnego sterowania ręcznego.
      • Zintegrowany system filtrów zapobiegających zatykaniu.
      • Obwód umożliwiający wykorzystanie jedynie funkcji ogrzewania lub filtrowania.
      • Wysoce skuteczny czujnik piany zapobiegający nadmiernemu pienieniu w komorze próżniowej.
      • Unikalna kontrola próżni w celu zoptymalizowania procesu obróbki oleju.
      • Możliwość wbudowania w SCADA czujników pomiaru wilgotności na wejściu i wyjściu.
      • Możliwość zdalnego dostępu do urządzenia poprzez zintegrowany modem GSM.
      • Uruchomienie i FAT na miejscu.
      • System SCADA zaprogramowany na najpopularniejsze języki.
      • Pełny zestaw dokumentacji w formie elektronicznej dostępny do pobrania.
    • W przypadku chęci pobrania karty danych technicznych urządzenia FILOIL 24000, kliknij tutaj.

      Jeśli masz jakieś dodatkowe pytania techniczne dotyczące naszego sprzętu, skontaktuj się z nami.
